50KVA變壓器
詳細信息

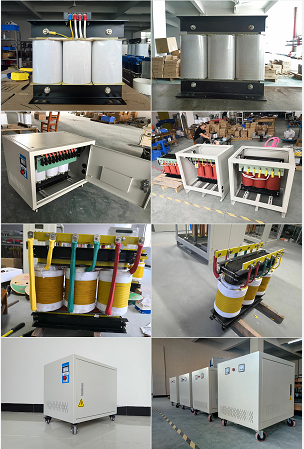

★自耦變壓器
產 品 型 號：CDG（單相）/CSG（三相）
產 品 容 量：JDG單相系列5VA、20VA、1000VA—50KVA
CSG三相系列1KVA、20KVA、50KVA、200KVA—1000KVA
以上為我司常規產品型號（特殊電壓、型號可根據客戶要求訂做）。
★產品說明
本廠CSG系列自耦變壓器是在經過進一步吸取國內同類產品優點，符合IEC60076-11和GB6450等
國際、國家標準而設計的干式變壓器。
自藕變壓器是一種只有一組線圈的變壓器，線圈按輸出電壓要求有不同數量的中間抽頭，產品鐵芯采
用進口的優質精密冷輒硅鋼片疊加而成，具有體積小、損耗低、電磁轉換率高等特點。
變壓器整體采用特種樹脂真空侵漆處理，具有外形美觀、低損耗、低噪音、溫升小等特點。
創科電氣根據多年來近萬家客戶使用情況的數據分析，本產品主要適用于設備類別有：數控機床設備、醫療設備、電梯、激光鉆孔機，注塑機，曝光機，光繪機，印刷機，CNC火花機，加工中心,產品老化測試等設備的專業定制。
常規單相輸入交流電壓220V、200V、110V；輸出電壓220V、110V、48V、24V等；
常規三相輸入交流電壓380V、420V、440V；輸出電壓380V、220V、200、190V、110V等。
★自耦變壓器
產 品 型 號：CDG（單相）/CSG（三相）
產 品 容 量：JDG單相系列5VA、20VA、1000VA—50KVA
CSG三相系列1KVA、20KVA、50KVA、200KVA—1000KVA
以上為我司常規產品型號（特殊電壓、型號可根據客戶要求訂做）。
★產品說明
本廠CSG系列自耦變壓器是在經過進一步吸取國內同類產品優點，符合IEC60076-11和GB6450等
國際、國家標準而設計的干式變壓器。
自藕變壓器是一種只有一組線圈的變壓器，線圈按輸出電壓要求有不同數量的中間抽頭，產品鐵芯采
用進口的優質精密冷輒硅鋼片疊加而成，具有體積小、損耗低、電磁轉換率高等特點。
變壓器整體采用特種樹脂真空侵漆處理，具有外形美觀、低損耗、低噪音、溫升小等特點。
創科電氣根據多年來近萬家客戶使用情況的數據分析，本產品主要適用于設備類別有：數控機床設備、醫療設備、電梯、激光鉆孔機，注塑機，曝光機，光繪機，印刷機，CNC火花機，加工中心,產品老化測試等設備的專業定制。
常規單相輸入交流電壓220V、200V、110V；輸出電壓220V、110V、48V、24V等；
常規三相輸入交流電壓380V、420V、440V；輸出電壓380V、220V、200、190V、110V等。
★產品特點
1. 性能穩定，功耗?。?br /> 2. 負載溫升低；
3. 噪音低于45分貝；
4. 外形美觀，節能環保，可獨立設置，亦可安裝在機柜和設備控制柜內；
5. 應用于各種負載不同電壓等級，設備類別不受限制；
6. 接線方式：Y型接線法；
7. 外形美觀，安裝接線方便簡易，箱體底部腳輪滾動靈活，方便搬動及安裝。
8. 變壓方式：電磁耦合：升壓式、降壓式。
★主要技術參數
★產品規格、尺寸、重量（僅供參數，以實物為準）
★安裝方法
1、將變壓器輸入端接到相應的電源電壓上（380V）；
2、將變壓器輸出端（220V）接到所需使用設備的電源輸入端上；
3、合上電源即可正常使用。
★使用環境
1、適用海拔高度：≤5000m
2、環境溫度：-15℃～+45℃
3、相對濕度：≤90%
4、安裝場所應通風良好、整潔干燥，無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
5、凡不符合上述使用環境的，應與我們協商確定。
1. 性能穩定，功耗?。?br /> 2. 負載溫升低；
3. 噪音低于45分貝；
4. 外形美觀，節能環保，可獨立設置，亦可安裝在機柜和設備控制柜內；
5. 應用于各種負載不同電壓等級，設備類別不受限制；
6. 接線方式：Y型接線法；
7. 外形美觀，安裝接線方便簡易，箱體底部腳輪滾動靈活，方便搬動及安裝。
8. 變壓方式：電磁耦合：升壓式、降壓式。
★主要技術參數
| 變壓器材質 | 鋁漆包線（銅線可定制） | 產 地 | 東莞 |
| 產品容量 | 50VA-1000KVA (可定制) | 產品型號 | CSG |
| 輸入電壓 | 110V.220V.380V |
適應頻率 標 準 噪音 |
47Hz～63Hz |
| 輸出電壓 | 200V.220V.380V.400V | 絕緣等級 | H級 |
| 效 率 | ≥98% | 工作溫度 | -10～45℃ |
| 抗電強度 | 線圈對導體3000V/60s（≤10mA） | 絕緣電阻 | ≤0.5Ω |
| 使用壽命 | 額定容量范圍使用壽命可達15年 | 線圈耐溫 | H級155℃ |
| 溫 升 | ≤ 65℃ | 冷卻系統 | 自然冷卻或風扇冷卻 |
| 過載能力 | 允許超過1.5-2倍額定負載工作1小時 | ||
| 質保期限 | 正常使用下質保時間為一年（超負荷使用及人為損壞除外） | ||
★產品規格、尺寸、重量（僅供參數，以實物為準）
| 型號/容量 | 輸入電壓（V) | 輸出電壓（V） | 帶外箱尺寸 | 帶外箱重量 |
| CSG-1KVA | 3相 380V | 3相 220/200V | L*W*H（mm) | 10KG |
| CSG-2KVA | 3相 380V | 3相 220/200V | 350*260*280 | 15KG |
| CSG-3KVA | 3相 380V | 3相 220/200V | 380*260*280 | 20KG |
| CSG-5KVA | 3相 380V | 3相 220/200V | 380*260*280 | 32KG |
| CSG-7KVA | 3相 380V | 3相 220/200V | 440*320*330 | 35KG |
| CSG-10KVA | 3相 380V | 3相 220/200V | 440*320*330 | 50KG |
| CSG-15KVA | 3相 380V | 3相 220/200V | 440*320*330 | 60KG |
| CSG-20KVA | 3相 380V | 3相 220/200V | 500*380*400 | 75KG |
| CSG-30KVA | 3相 380V | 3相 220/200V | 500*380*400 | 100KG |
| CSG-40KVA | 3相 380V | 3相 220/200V | 580*420*450 | 130KG |
| CSG-50KVA | 3相 380V | 3相 220/200V | 580*420*450 | 155KG |
| CSG-60KVA | 3相 380V | 3相 220/200V | 580*420*450 | 180KG |
| CSG-80KVA | 3相 380V | 3相 220/200V | 650*500*550 | 200KG |
| CSG-100KVA | 3相 380V | 3相 220/200V | 650*500*550 | 220KG |
| CSG-120KVA | 3相 380V | 3相 220/200V | 650*500*550 | 250KG |
| CSG-150KVA | 3相 380V | 3相 220/200V | 800*600*600 | 350KG |
| CSG-200KVA | 3相 380V | 3相 220/200V | 800*600*600 | 400KG |
| CSG-250KVA | 3相 380V | 3相 220/200V | 820*750*900 | 500KG |
| CSG-300KVA | 3相 380V | 3相 220/200V | 850*750*900 | 600KG |
| CSG-400KVA | 3相 380V | 3相 220/200V | 1000*800*1300 | 650KG |
| CSG-500KVA | 3相 380V | 3相 220/200V | 1000*800*1300 | 850KG |
| CSG-600KVA | 3相 380V | 3相 220/200V | 1200*900*1500 | 950KG |
| CSG-800KVA | 3相 380V | 3相 220/200V | 1300*1100*1700 | 1050KG |
| CSG-1000KVA | 3相 380V | 3相 220/200V | 1500*1200*1900 | 1200KG |
1、將變壓器輸入端接到相應的電源電壓上（380V）；
2、將變壓器輸出端（220V）接到所需使用設備的電源輸入端上；
3、合上電源即可正常使用。
★使用環境
1、適用海拔高度：≤5000m
2、環境溫度：-15℃～+45℃
3、相對濕度：≤90%
4、安裝場所應通風良好、整潔干燥，無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
5、凡不符合上述使用環境的，應與我們協商確定。
